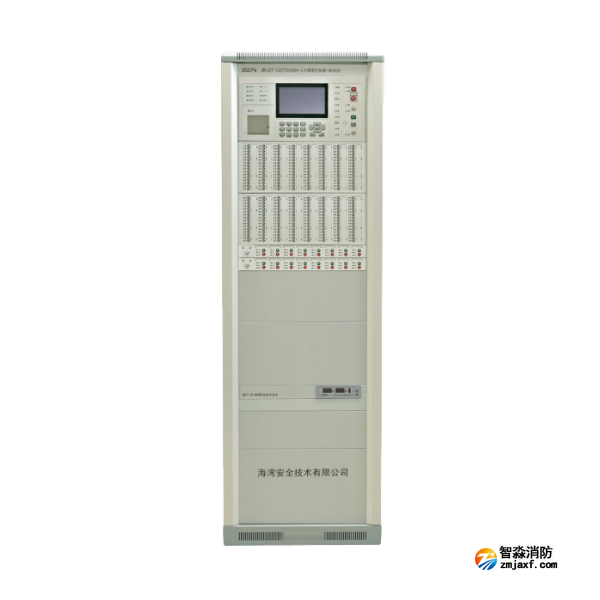

海灣JB-QG-GST5000H立柜式火災報警控制器功能介紹

       海灣JB-QG-GST5000H火災報警控制器/消防聯動控制器（簡稱為控制器）是海灣公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，可與海灣公司的其它產品配套使用組成配置靈活的報警聯動一體化控制系統，適合獨立單體建筑中的區域消防報警系統，同時該控制器具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。

1.1 單機容量大、可靠性高、輸出能力強

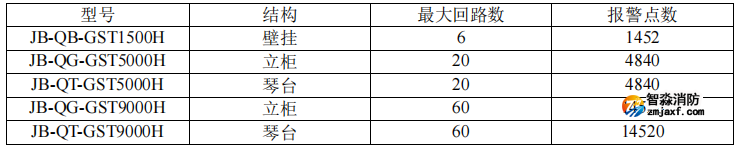

      海灣JB-QG-GST5000H火災報警控制器滿足大型單體建筑中的區域消防報警系統的設計要求。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控?？偩€輸出能力強，全面支持二總線設備。具體點數如表 1-1

1.2 圖形化彩色顯示界面和便捷的操作方式

         海灣JB-QG-GST5000H火災報警控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，窗口顏色不同，界面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。另外新的便捷操作途徑，使用戶可以大幅度提高效率。

① 檢查鎖方便用戶或檢查人員迅速查看系統內設備情況。

② 手自動轉換鎖和聯動啟動按鈕方便在緊急情況下快速切換控制狀態，快速進入聯動狀態。

③ 支持觸屏操作（此功能僅限 GST9000H 選配），方便用戶查看信息。

1.3 靈活的模塊化結構和多種功能配置選擇

       海灣JB-QG-GST5000H火災報警控制器主控部分由接口統一的各類功能模塊組成，配置靈活方便，通過調整接入的回路板數實現總線設備從 1 點到 14520 點間的任意配置。若接入聯網接口卡或其他接口卡，豐富的接口使系統還可以連接其他消防設備。

      GST5000H 控制器管理板：該卡具有 RS485 通訊接口，用于連接廣播電話設備。

      GST-NNET-02H 接口卡：該卡具有 RS422 通訊接口，用于控制器與圖形顯示裝置連接或與火警傳輸裝置連接。

      CAN 聯網接口卡：該卡具有 CAN 通訊接口，用于多臺控制器或現場本公司其他具有 CAN通訊接口設備之間的通訊連接。

      FIB 聯網接口卡：該卡具有光纖通訊接口，用于多臺該系列控制器之間的通訊連接。

      GST-DGNK5000H 多接口卡：該卡具有 RS485,CAN,TCP/IP 三種通訊接口。RS485 為標準modbus 接口，用于與第三方設備連接使用；CAN 用于多臺控制器或現場本公司其他具有 CAN通訊接口設備之間的通訊連接；TCP/IP 用于多臺該系列控制器之間的通訊連接。

1.4 配備智能手動消防啟動盤

      海灣JB-QG-GST5000H消防主機配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂啤?/p>

1.5 配備直接控制盤

      海灣JB-QG-GST5000H火災報警控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷線、短路故障檢測功能，可最大限度的保障控制盤本身與終端設備之間連接的可靠性。直接控制盤實現兩線對啟停雙控設備的控制。

1.6 模塊式開關電源

       模塊式開關電源可在寬電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了蓄電池的使用壽命。

1.7 調試方便快捷

       為方便用戶及工作人員使用，控制中增加了一些便捷的調試方式，可以快速明確控制設備狀態和發現問題。

① 設備狀態查詢界面，一個界面顯示整個回路的設備狀態，報警、故障、屏蔽等狀態一目了然。

② 快速打印整個回路的探測器污染度，方便設備維護保養。

③ 支持聯網上傳下載定義，也可以通過手機 APP 藍牙通訊上傳下載數據，遠程調試（支持云端數據的上傳下載）和故障診斷。

④ 重碼檢測后重碼設備指示燈閃爍，容易識別。
