消防控制室是否可以和其他控制室合用？附消防設備最全講解
消防控制室是否可以和其他控制室合用？
一、民用建筑
消防控制可與建筑設備監控系統、安全技術防范系統合用控制室，除此之外，消防控制室不可以和其他控制室（或其他功能房間）合用。
消防控制室內嚴禁穿過與消防設施無關的電氣線路及管路。
但是，實際應用中，安保和監控設備可以為火災探測提供有效輔助，且管理上交叉重疊，因此，消防控制可與建筑設備監控系統、安全技術防范系統合用控制室：
1、消防控制室與其他控制室合用時，消防設備在室內應處于獨立的工作區域，確保相互間不會產生干擾；
2、消防控制室與其他控制室合用時，控制室應同時滿足相關功能規范（消防、安防、智能化等）的要求。
除此之外，消防控制室不可以和其他控制室（或其他功能房間）合用。
二、工業建筑
對于工業建筑應酌情確定，例如，根據《石油化工企業設計防火標準》要求：全廠性消防控制中心宜設置在中央控制室或生產調度中心，宜配置可顯示全廠消防報警平面圖的終端。
三、其他專業規范許可的，以專業規范為準。
附消防設備最全講解
如何切換消防水泵電氣控制柜的工作狀態，現場和遠程手動啟、停泵組。
一、消防泵組電氣控制柜的功能、面板組成與操作控制
1.消防泵組電氣控制柜功能
根據系統操作控制和維護管理的需要，消防水泵電氣控制柜主要具備啟停泵、主備泵切換、手自動轉換、雙電源切換、巡檢、保護、反饋機械應急啟動等功能。
(1)啟停泵功能
控制柜設置有手動啟停每臺消防水泵的按鈕，并設有遠程控制消防水泵啟動的輸入端子。消防水泵啟動運行和停止應正常，指示燈、儀表顯示應正常。
(2)主備泵切換功能
當主泵發生故障時，備用泵自動延時投入。水泵啟動時間不應大于2min。
(3)手自動轉換功能
在自動狀態下，可自動或遠程手動啟動水泵，多線控制盤遠程停止水泵。在手動狀態下，可通過控制柜啟停按鈕啟動、停止水泵。
(4)雙電源切換功能
控制柜應具備雙電源自動切換功能。消防水泵使用的電源應采用消防電源，雙電源切換裝置可設置在消防泵組電氣控制柜附近，也可以設置在消防泵組電氣控制柜內。
(5)巡檢功能
具備定期自動巡檢和人工手動巡檢等功能。大功率消防水泵可以采用變頻運行等方式緩減水泵啟動時對電網及管網的沖擊。
(6)保護功能
控制柜應具有過載保護、短路保護、過壓保護、缺相保護、欠壓保護、過熱保護功能。出現以上狀況時，消防泵組電氣控制柜故障燈常亮，并發出故障信號。
(7)反饋功能
控制柜應具有將泵啟、泵停、泵故障、手/自動狀態等信號反饋至消防控制室報警主機的功能。
(8)機械應急啟動功能
控制柜應具有機械應急啟動功能。在控制柜內的控制線路發生故障時可由具有管理權限的人員在緊急時啟動消防水泵。
2.消防泵組電氣控制柜面板組成

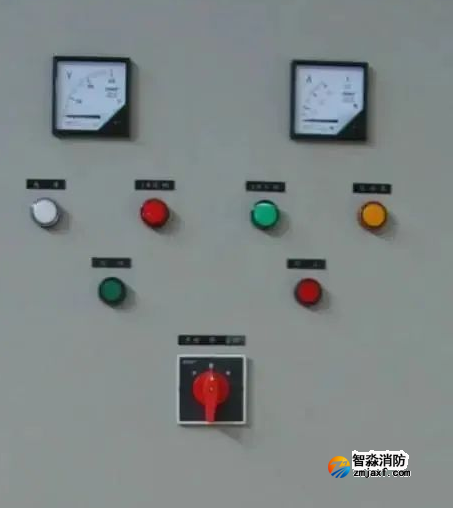

以某型消防泵組電氣控制柜為例，其面板組成如下圖所示：
消防泵組控制柜面板部件功能
圖注標號 名稱 說明 1 電壓表 指示控制柜受電電壓,通常為AC380V 2 電動機電流表 分別指示1#、2#泵運行的電流值 3 常用電源指示燈（主電指示燈） 常用電源指示燈亮時，表示當前控制柜受電來自常用電源，或稱之為主電源，通常為市電電源(白色指示燈)。 4 備用電源指示燈 備用電源指示燈亮時，表示當前控制柜受電來自備用電源(如第二路市電、EPS、柴油發電機組等)(白色指示燈) 5-7 水泵狀態指示燈 綠色-1#啟動，啟動時亮 紅色-1#運行，正常運行時亮 黃色-1#故障，水泵故障時亮 8-10 水泵狀態指示燈 綠色-2#啟動，啟動時亮 紅色-2#運行，正常運行時亮 黃色-2#故障，水泵故障時亮 11 故障狀態指示燈 帶有聲報警功能的紅色指示燈。該指示燈亮時代表控制柜目前有故障，具體故障需要進行下一步分析，如主電缺失等。 12 巡檢指示燈 帶有聲報警功能的紅色指示燈。該指示燈亮時代表控制柜目前正在進行巡檢。 13 1#水泵啟動按鈕 在“手動”狀態下，按下該綠色按鈕，可以手動啟動1#水泵。該按鈕可以用于手動測試水泵，也可以在緊急狀態下啟動1#水泵。 14 1#水泵停止按鈕 在“手動”狀態下，按下該紅色按鈕，可以手動停止1#水泵。該按鈕可以用于停止該泵(測試、巡檢或火災等工況下運行結束后)。 15 2#水泵啟動按鈕 在“手動”狀態下，按下該綠色按鈕，可以手動啟動2#水泵。該按鈕可以用于手動測試水泵，也可以在緊急狀態下啟動2#水泵。 16 2#水泵停止按鈕 在“手動”狀態下，按下該紅色按鈕，可以手動停止2#水泵。該按鈕可以用于停止該泵(測試、巡檢或火災等工況下運行結束后)。 17 故障復位按鈕 控制柜故障排除后，按下該綠色按鈕，可復位消除故障信號。 18 手動巡檢按鈕 用于人工巡檢，按下該綠色按鈕后由控制柜按照預先設定邏輯進行巡檢。不設該按鈕的控制柜，可在“手動”狀態下，通過消防水泵啟/停按鈕對消防水泵逐臺進行巡檢，該種巡檢方式應工頻滿負荷運行并出流。 19 手/自動及主/備泵轉換開關 用于實施手/自動工作狀態的切換和主/備泵之間的切換。該旋轉開關有三個擋位，左擋位為“1#自動2#備用”，中間擋位為“手動”，右擋位為“2#自動1#備用”。 圖中展示的是兩個水泵(1主1備)的情況，如果是2主一備的，該旋轉開關就會有四個擋位。 20 機械應急啟動開關 用于在消防泵組控制柜控制線路發生故障時直接啟動消防水泵。該開關有兩個狀態：OFF(停止，即為不使用)，ON(啟動，開啟水泵)。 注:根據生產廠家的不同，消防泵組電氣控制柜所具備的功能、按鈕/開關數量等或存在一定的差異，具體請參閱相關產品資料。
消防泵組電氣控制柜的
操作控制與工作狀態
操作 控制 工作 狀態 接收信號來源、作用 遠程手動控制 自動狀態 通過消防控制室多線控制盤可遠程手動啟/停消防水泵。 自動啟泵控制 通過消防控制室總線聯動、高位消防水箱出水管流量開關、報警閥組壓力開關和消防水泵出水干管壓力開關,可自動啟動消防水泵。 主/備泵切換控制 操作人員通過旋轉主/備泵轉換開關，可設定火災時需要立即啟動的消防水泵(主泵)以及當主泵發生故障時需要自動接替啟動的消防水泵(備泵)。消防水泵應互為備泵。 自動巡檢控制 由控制柜按照預先設定邏輯,定期自動控制消防水泵變頻運行，并發出各類巡檢信號。巡檢周期不宜大于7d，每臺消防水泵低速轉動的時間不應少于2min。 機械應急啟泵控制 自動或手動狀態 火災緊急情況下，當消防泵組控制柜的控制線路出現故障不能自動啟動消防水泵時，操作人員通過機械應急啟動開關直接啟動消防水泵。日常維護時應進行機械應急啟動消防水泵的功能測試。 人工/手動巡檢控制 操作人員通過按下控制柜面板上人工/手動巡檢按鈕，由控制柜按照預先設定邏輯,控制消防水泵逐臺進行變頻運行，并發出各類巡檢信號 現場手動控制 手動狀態 操作人員通過按下控制柜面板上啟動按鈕直接啟動對應編號的消防水泵，通過按下停止按停止消防水泵運轉。日常維護需要手動啟動消防水泵進行壓力和流量測試時，使用手動控制方式。 二、消防泵組電氣控制柜操作步驟 步驟1：檢查確認系統處于完好有效狀態。 步驟2：操作控制柜面板實施手/自動切換和主/備泵切換。如下圖所示:
圖示
a)自動模式(1主2備)
b)手動模式
c)自動模式(2主1備)
轉換開關處于中間擋位時，代表手動運行狀態,消防水泵啟/停通過控制柜面板啟動按鈕進行操作,自動控制失效。
轉換開關旋至左擋位時，代表1#泵為主泵、2#泵為備用泵，簡稱為1主2備；
轉換開關旋至右擋位時，代表2#泵為主泵、1#泵為備用泵，簡稱為2主1備。無論轉換開關處于左擋位還是右擋位，均代表自動運行狀態。此時，系統能夠?qū)崿F(xiàn)主泵自動啟動的功能，控制柜面板手動控制失效。運行過程中，當主泵發生故障時，備用泵能夠自動投入運行。
步驟3：實施主/備電切換操作。以某型雙電源轉換開關(如下圖)為例，其主/備電切換操作如下:
圖示
a)常用電源供電
b)切換運行模式
c)備用電源供電
1-運行模式切換按鈕
2-旋轉手柄
1.檢查確認當前為常用電源供電狀態(N合R分)，N電源(常用電源)指示燈點亮。
2.將運行模式切換按鈕1置于手動模式。
3.旋轉手柄2至備用電源供電狀態(N分R合)，觀察N電源指示燈熄滅，R電源(備用電源)指示燈點亮。
4.旋轉手柄2至常用電源供電狀態，將運行模式開關切換為自動模式。
注：對于自投自復型轉換開關，可在手動切換至備用電源供電后,直接將運行模式開關切換回自動模式，轉換開關能自動恢復為常用電源供電。
步驟4：分別模擬主電和主泵故障，測試備電和備泵自動投入運行情況。
1.檢查確認雙電源轉換開關處于自動運行模式，切斷主電源，觀察備用電源自投后恢復主電源供電。
2.確認控制柜處于自動運行模式，對自動噴淋系統，采用末端試水裝置處放水等方式使壓力開關動作。主泵啟動并運轉平穩后模擬主泵故障(切斷主泵開關或模擬主泵熱繼電器動作，熱繼電器見下圖，觀察備用泵應能自動投入運轉，手動停泵后使系統恢復正常運行狀態。
步驟5 ：實施手動啟動、停止消防水泵操作。
1.確認控制柜處于手動運行模式。
2.按下任一消防水泵啟動按鈕,觀察儀表、指示燈、電動機運轉等情況。
3.按下對應的消防水泵停止按鈕,觀察儀表、指示燈、電動機運轉等情況。
4.控制柜恢復自動運行模式。
步驟6：記錄檢查測試情況。
三、注意事項
1.消防水泵啟動后，要密切注意控制柜、消防水泵、管網等設備運行情況，觀察控制柜面板指示信息、電動機運轉情況、消防水泵進出水管路壓力是否正常，電動機和管網是否有異常振動或聲響等。如遇異常情況，應緊急停車，并在運行記錄表上記下運行情況,需要維修的應盡快報修。
2.長時間啟泵操作時，應打開試水管路閥門或開啟用水設備，形成泄水通道。
3.愛護設施設備，操作時應力度恰當、動作準確、擋位轉換清晰柔和，杜絕長按不放、野蠻換擋等操作。涉電作業要注意安全，嚴守操作規程。
4.控制柜在平時應使消防水泵處于自動啟泵狀態。
