海灣消防模塊接線圖

　　GST-LD-8300、GST-LD-8301為海灣品牌輸入模塊和輸入輸出模塊，本文為筆者參照Ver.2012.9版海

灣GST通用火災自動報警及消防聯動控制系統應用設計說明并結合實際接線操作對海灣GST-LD-8300輸入

模塊、GST-LD-8301輸入輸出模塊兩種模塊的接線方法進行一下更新。

　　一、GST-LD-8300輸入模塊與現場設備的接線，這不是重點：

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的

終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個

4.7kΩ的終端電阻。

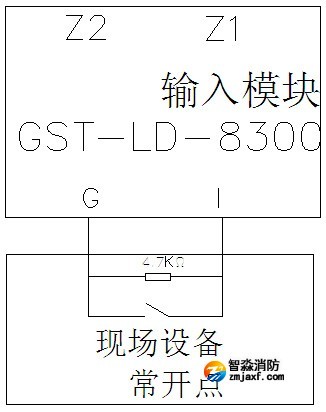

　　1.GST-LD-8300模塊與具有常開無源觸點的現場設備連接方法如圖1所示。模塊輸入設定參數設為常開

檢線。

　　2.GST-LD-8300模塊與具有常閉無源觸點的現場設備連接方法如圖2所示，模塊輸入設定參數設為

常閉檢線

　　二、GST-LD-8301型輸入/輸出模塊與現場設備的接線，這是重點。

　　1．無源輸出時，輸出檢線電壓由被控設備提供，模塊與控制設備的接線如圖3。

　　2.對于需要模塊控制24V輸出給被控設備時，接線示意圖如圖4：
