火災報警控制器光纖聯網解決方案
火災報警控制器聯網方案
方案概述:
火災報警控制器通過CAN總線方式聯網,光纖聯網后各控制器之間信息可互傳,信息交互可由人工編程實現。實時監測各控制器的數據信息,光纖聯網通訊距離遠,數據可靠性高。
技術簡介:

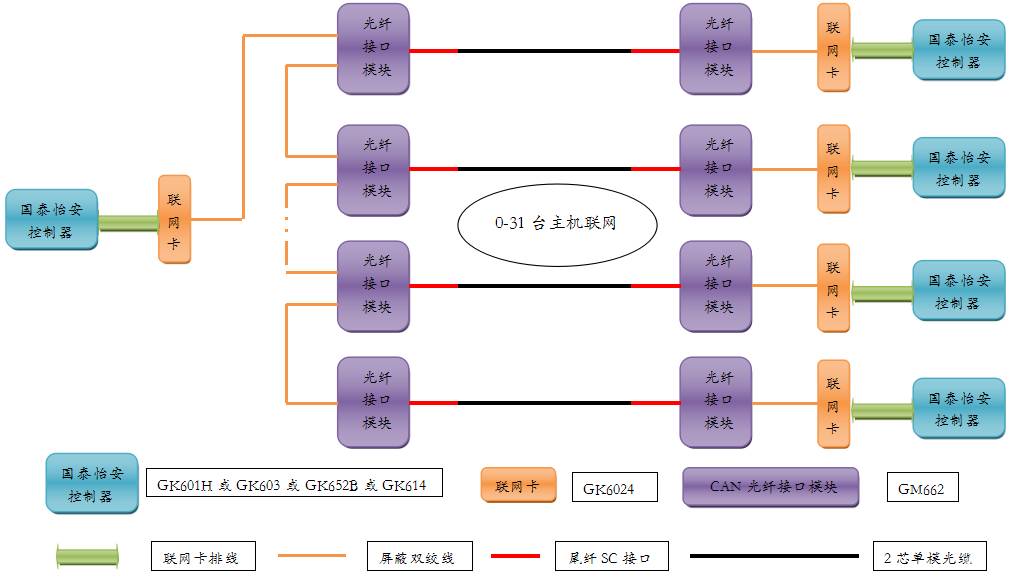

星型接線方式如上圖

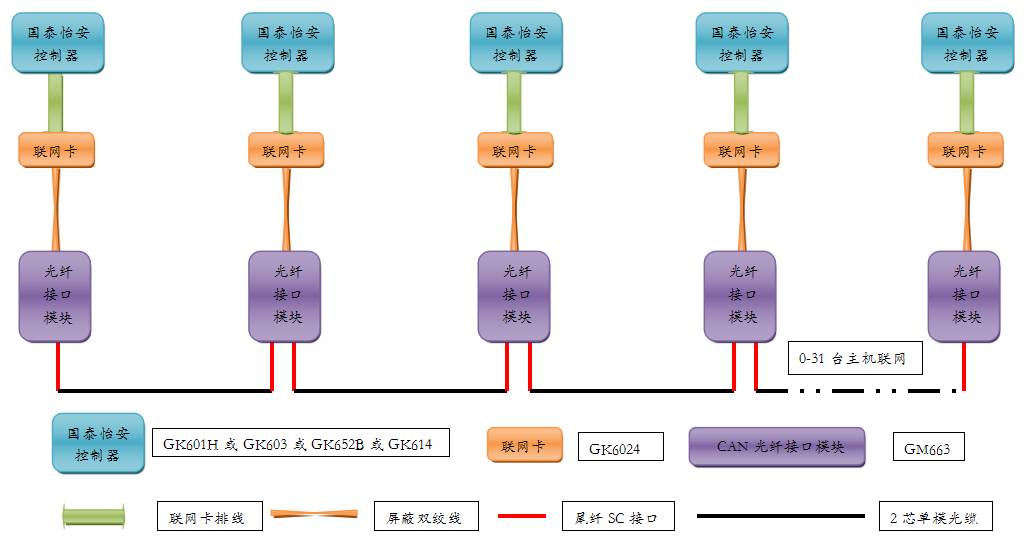

串聯接線方式如上圖
方案特色:
1) 光纖聯網時可采取串聯接線與星型接線方式,采用2芯單模光纜,尾纖接口采用SC接口,通訊距離高達20公里。
2) 串聯接線方式只須增加本公司GM663光纖接口模塊與聯網卡GK6024,每臺控制器配接2個。
3) 星型接線方式控制器主機須根據對應的控制器分機的數量決定GM662光纖接口模塊,如果控制器分機4臺,那么主機配接接口模塊GM662數量為4,聯網卡為1,4臺分機配接接口模塊GM662數量為4,聯網卡為4。
4) 控制器之間聯網距離較短時可以采用雙色雙絞帶屏蔽阻燃軟銅線,線徑規格不小于1.5mm²,環阻RCAN<120Ω,串聯接線放線,最長不超過3.5公里,單獨穿管。如距離遠時不采用光纖聯網,則需增加網橋GM661模塊。
